Ардуино-проект мультиварки.

Проект реализует контроллер мультиварки, или любого иного нагревательного прибора, аналогичного по принципу действия и требующего автоматического управления. Особенностью проекта является использование в связке с Arduino чрезвычейно функционального контроллера LED&KEY TM1640, который берет на себя управление большинством кнопок и светодиодных индикаторов.

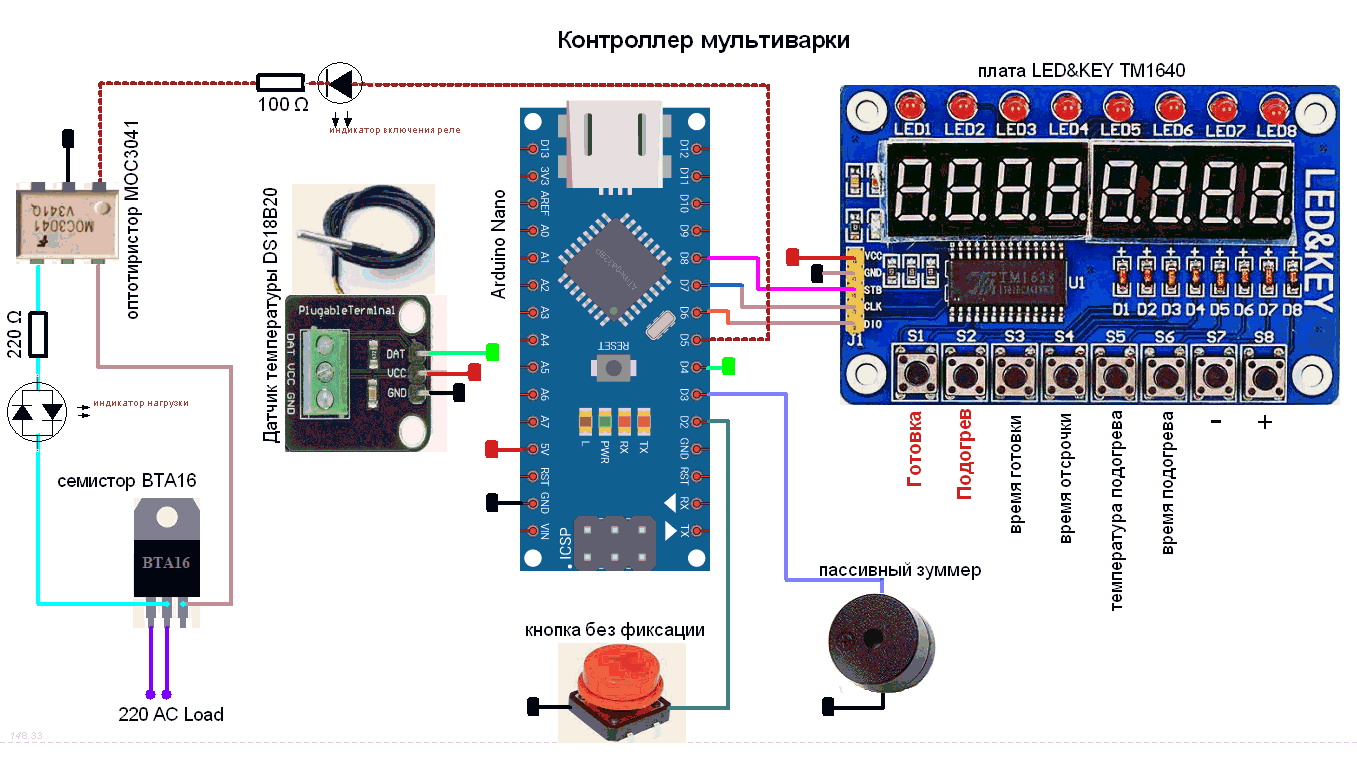

Нажатие большой красной кнопки выводит контроллер из спящего режима. Повторное нажатие запускает контроллер в работу со стандартными настройками. Информация о температуре нагреваемого объекта поступает в Arduino с датчика температуры. На цифровых индикаторах отображается стадия готовки, температура и время. Управляющий сигнал с Arduino отправляется на оптопару (оптотиристор) для гальванической развязки и далее на семистор. Семистор замыкает и размыкает цепь питания нагревательного элемента.

Демонстрация работы макета устройства, собранного по вышеописанной схеме.
